Sterowanie pompą cyrkulacji CWU – jak mieć ciepłą wodę od razu z kranu?

Wchodzisz rano pod prysznic i czekasz. Kilkanaście sekund, czasem dłużej — aż woda w końcu się nagrzeje. Niby drobiazg, ale gdy zdarza się to codziennie, potrafi naprawdę irytować. Do tego każdy litr zimnej wody, który spływa do odpływu zanim pojawi się ta ciepła, to realna strata — wody i energii.

Rozwiązanie istnieje. Nazywa się cyrkulacja CWU — i jeśli Twój dom ma już zbudowany taki układ albo masz pompę ciepła z odpowiednim wyjściem, to kilka ustawień wystarczy, żeby rano ciepła woda czekała na Ciebie, nie odwrotnie.

W tym artykule pokazujemy, jak krok po kroku skonfigurować sterowanie pompą cyrkulacji ciepłej wody użytkowej — w tym w urządzeniach marki Daikin. Opisujemy trzy warianty podłączenia, ich zalety i ograniczenia, żebyś wiedział, które rozwiązanie najlepiej pasuje do Twojego domu.

Co to właściwie jest cyrkulacja CWU i dlaczego warto ją mieć?

CWU to skrót od ciepłej wody użytkowej — tej z kranu, prysznica, wanny. W budynkach bez cyrkulacji woda w rurach między boilerem a łazienką stygnie, gdy nie jest używana. Musisz ją najpierw „wypchnąć” do odpływu, zanim pojawi się ta ciepła. Właśnie dlatego czekasz.

Układ cyrkulacji rozwiązuje ten problem: dodatkowa pompa obiegowa stale (lub zgodnie z harmonogramem) krąży ciepłą wodę po rurach. Gdy odkręcasz kran — woda jest już gorąca.

Brzmi prosto. I jest — pod warunkiem, że układ cyrkulacji jest dobrze zbudowany i właściwie skonfigurowany. Bo sama pompa bez sensownych ustawień czasowych to przepis na wyższe rachunki za prąd. Klucz leży w harmonogramie.

Zanim zaczniesz — co jest niezbędne?

Żeby sterowanie pompą cyrkulacji CWU w ogóle miało sens, muszą być spełnione podstawowe warunki techniczne:

• W budynku musi być fizycznie zbudowany układ cyrkulacji ciepłej wody — rura powrotna prowadząca z łazienek z powrotem do zasobnika.
• Na tym układzie musi być zamontowana dodatkowa pompa obiegowa cyrkulacji CWU.
• Do miejsca montażu pompy musi być doprowadzone zasilanie elektryczne.
• Potrzebny jest sterownik — fabryczny (wbudowany w pompę ciepła), zewnętrzny lub połączenie obu.

Zanim przejdziesz do ustawień, warto też odpowiedzieć sobie na jedno proste pytanie: kiedy naprawdę potrzebujesz ciepłej wody? Poranny prysznic? Kąpiel wieczorem? Południe, gdy dzieci wracają ze szkoły? Im dokładniej określisz swój rytm dnia, tym lepiej dostosujesz harmonogram — i tym mniej energii zmarnujesz.

Trzy sposoby sterowania pompą cyrkulacji CWU

Istnieją trzy warianty podłączenia i sterowania pompą cyrkulacji. Różnią się poziomem zaawansowania i tym, jak dobrze współpracują z samą pompą ciepła.

Opcja 1: fabryczny sterownik pompy ciepła

To najprostszy i najlepiej zintegrowany sposób. Pompa cyrkulacji CWU podłączana jest bezpośrednio do wyjścia elektrycznego w jednostce wewnętrznej pompy ciepła (w przypadku urządzeń monoblokowych — do modułu sterującego). Schematy podłączeń znajdziesz w instrukcji montażu lub na tylnej ściance jednostki wewnętrznej.

W pompach Daikin szukaj szyny złączy oznaczonej symbolem X2M:

• X2M:1 — przewód neutralny N (niebieski) → zacisk N pompy cyrkulacji
• X2M:2 — przewód fazowy L1 (brązowy lub czarny) → zacisk L pompy cyrkulacji
• Przewód ochronny PE (żółtozielony) → dostępny port PE w jednostce lub jej obudowie

Po podłączeniu przechodzisz do ustawień w menu urządzenia:

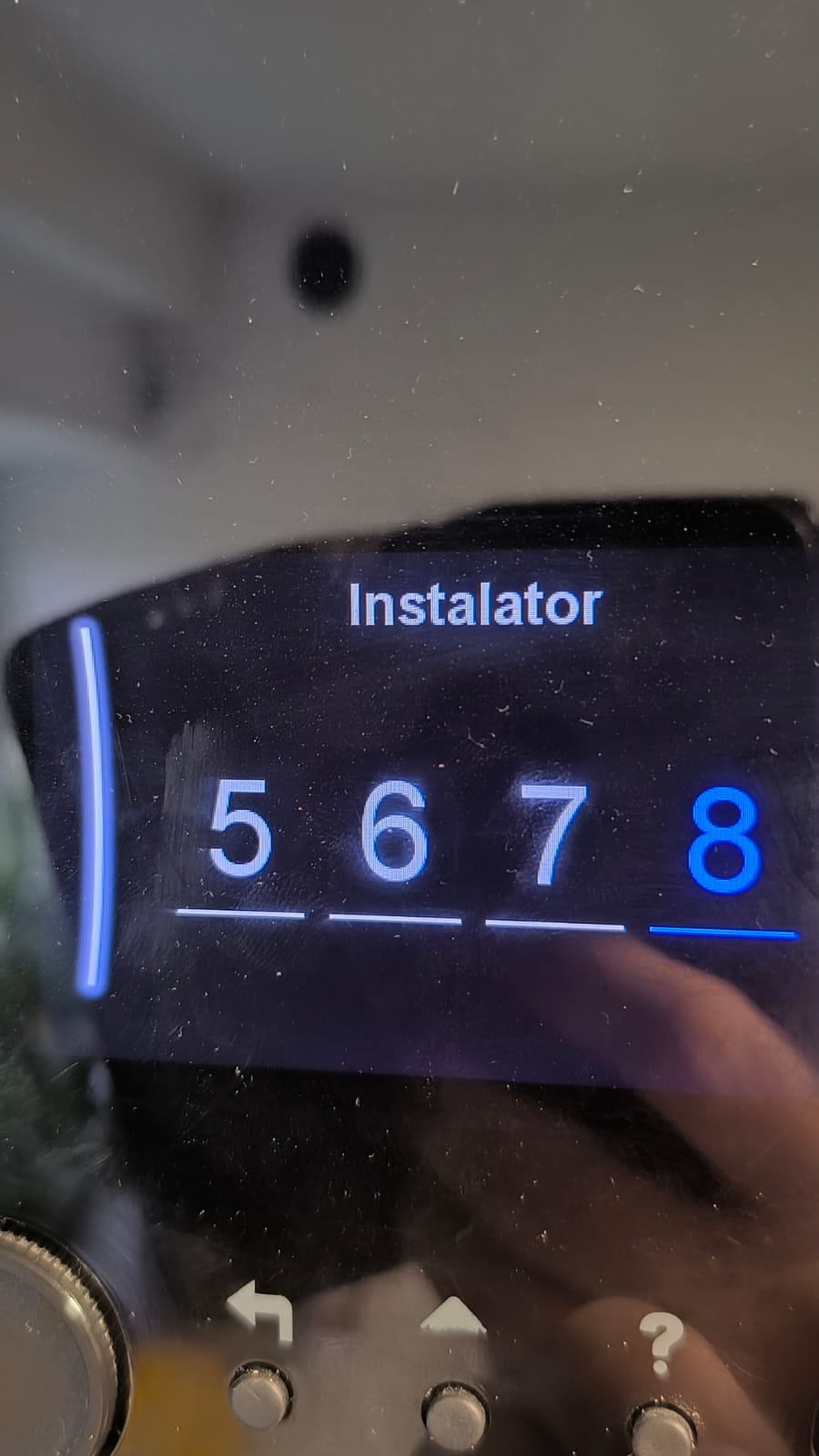

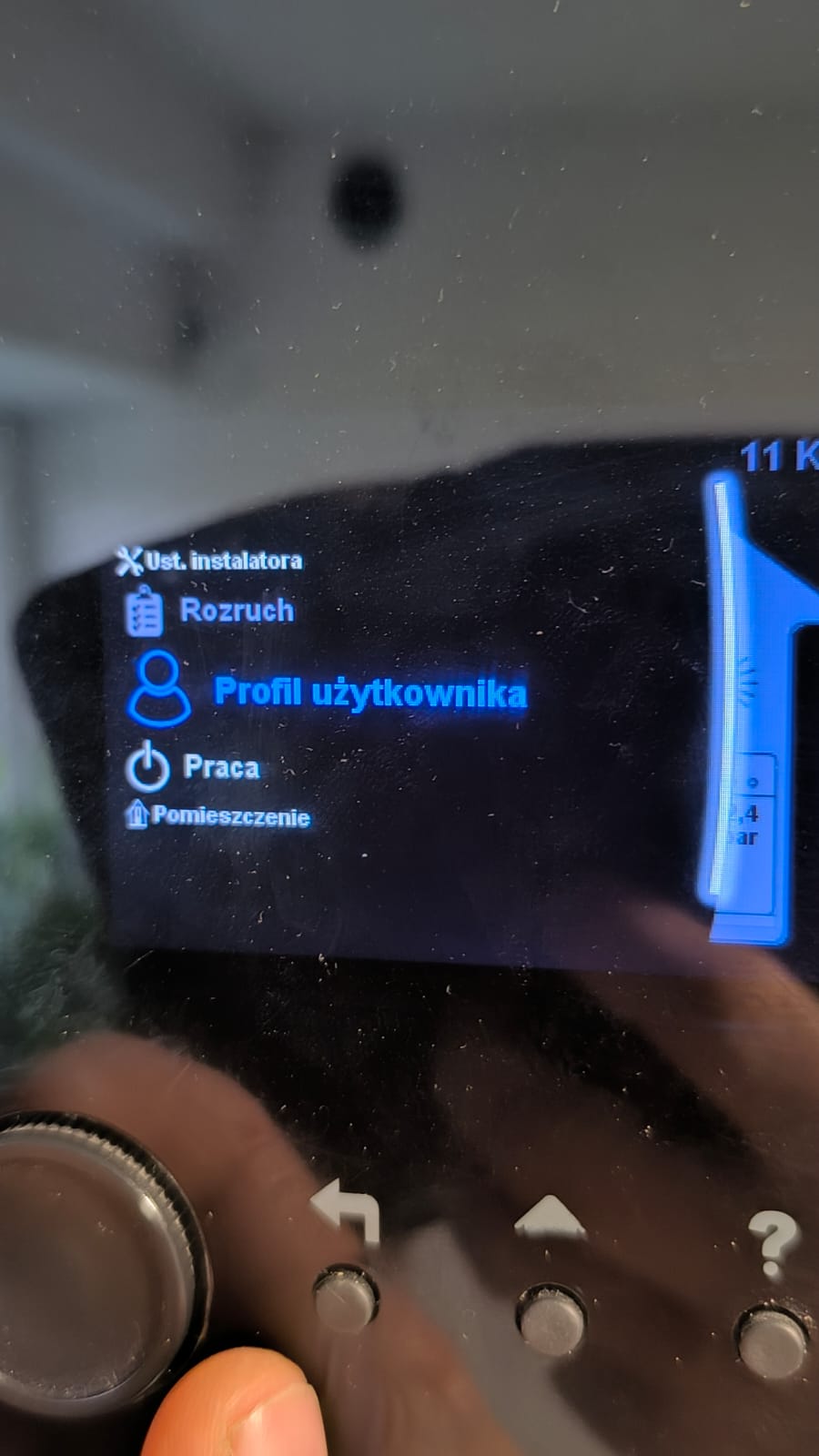

• Wejdź w menu główne i wybierz Profil. Wpisz kod 5678, żeby uzyskać uprawnienia instalatora (zatwierdzenie prawym pokrętłem).

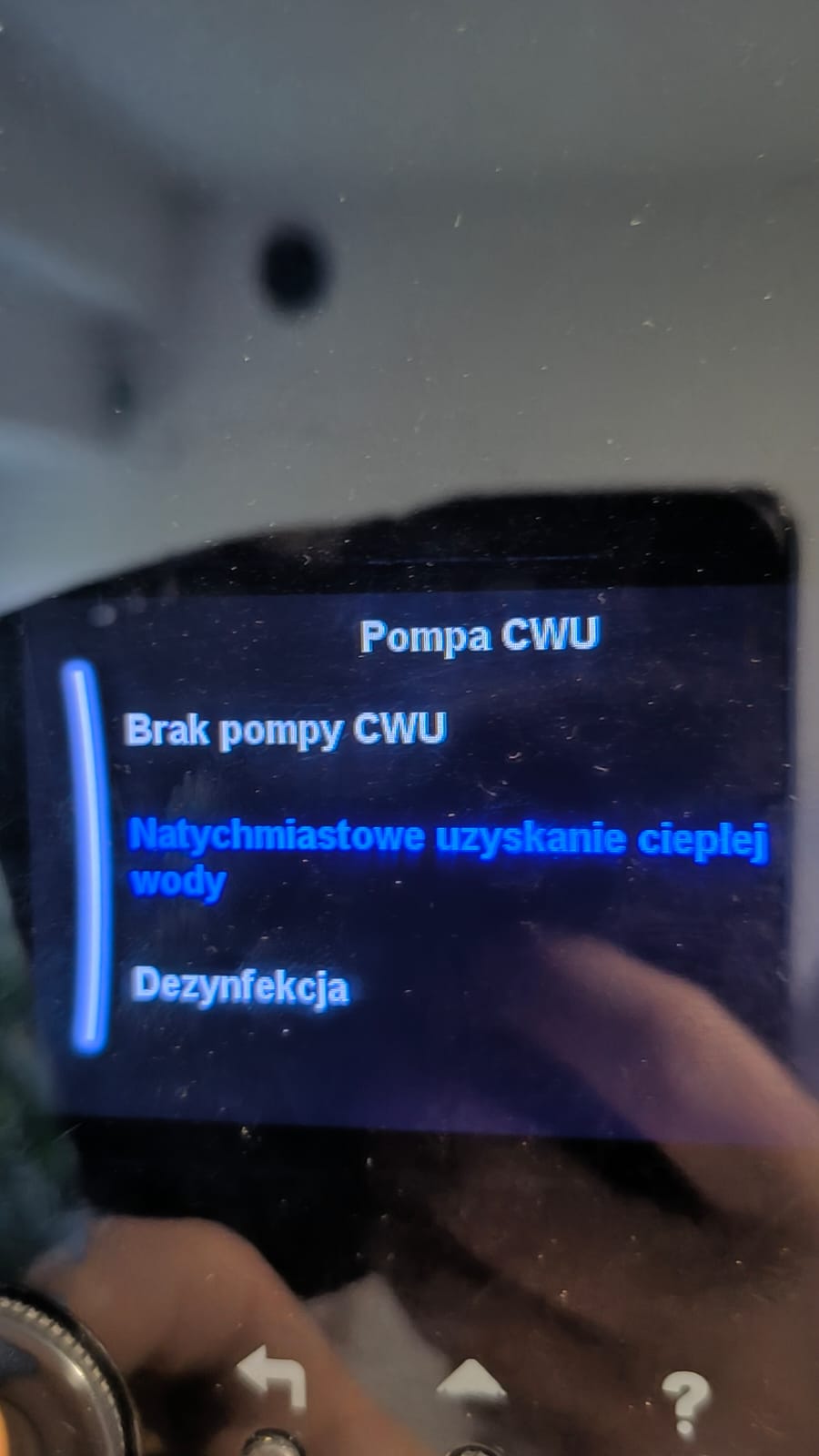

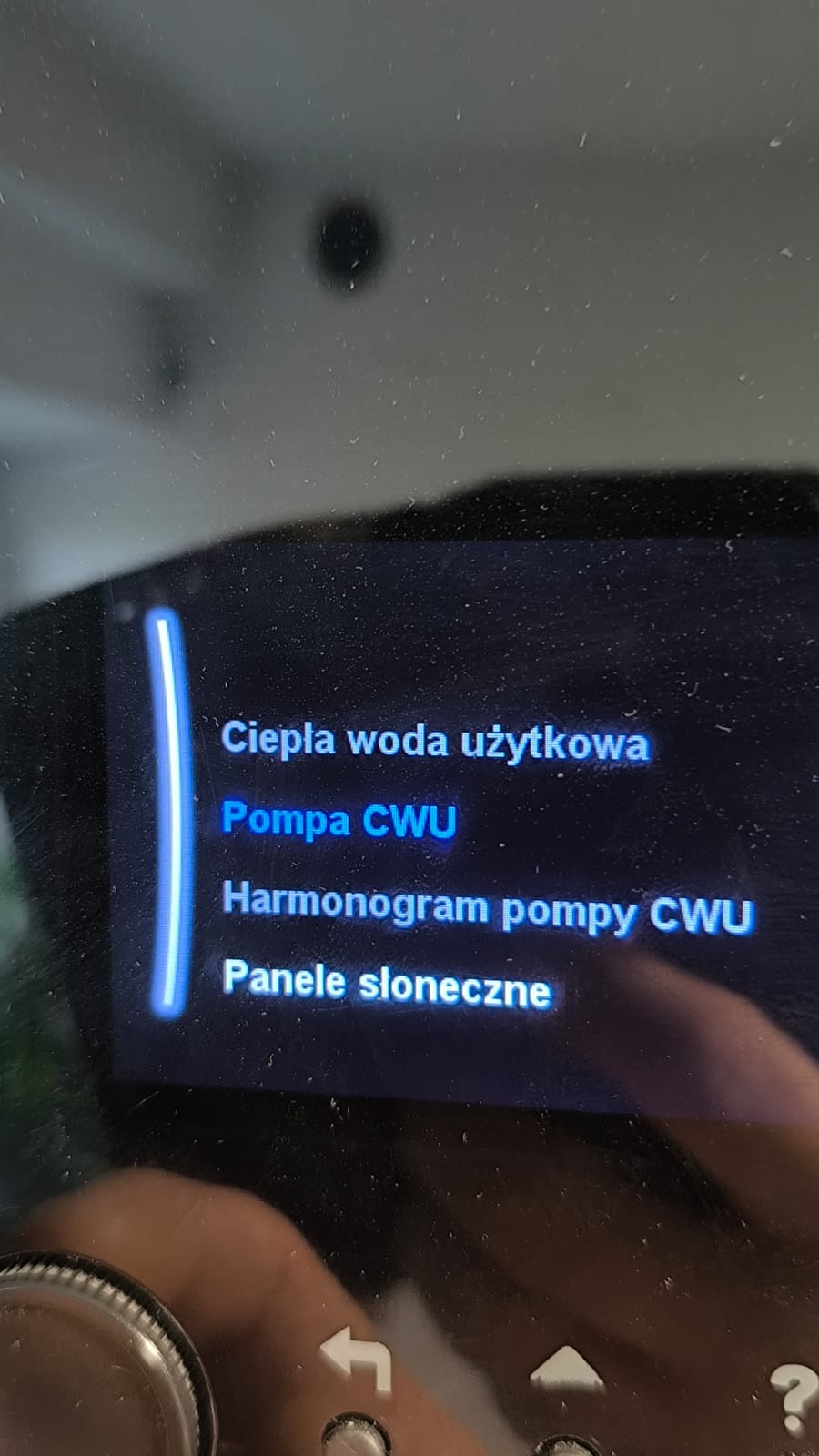

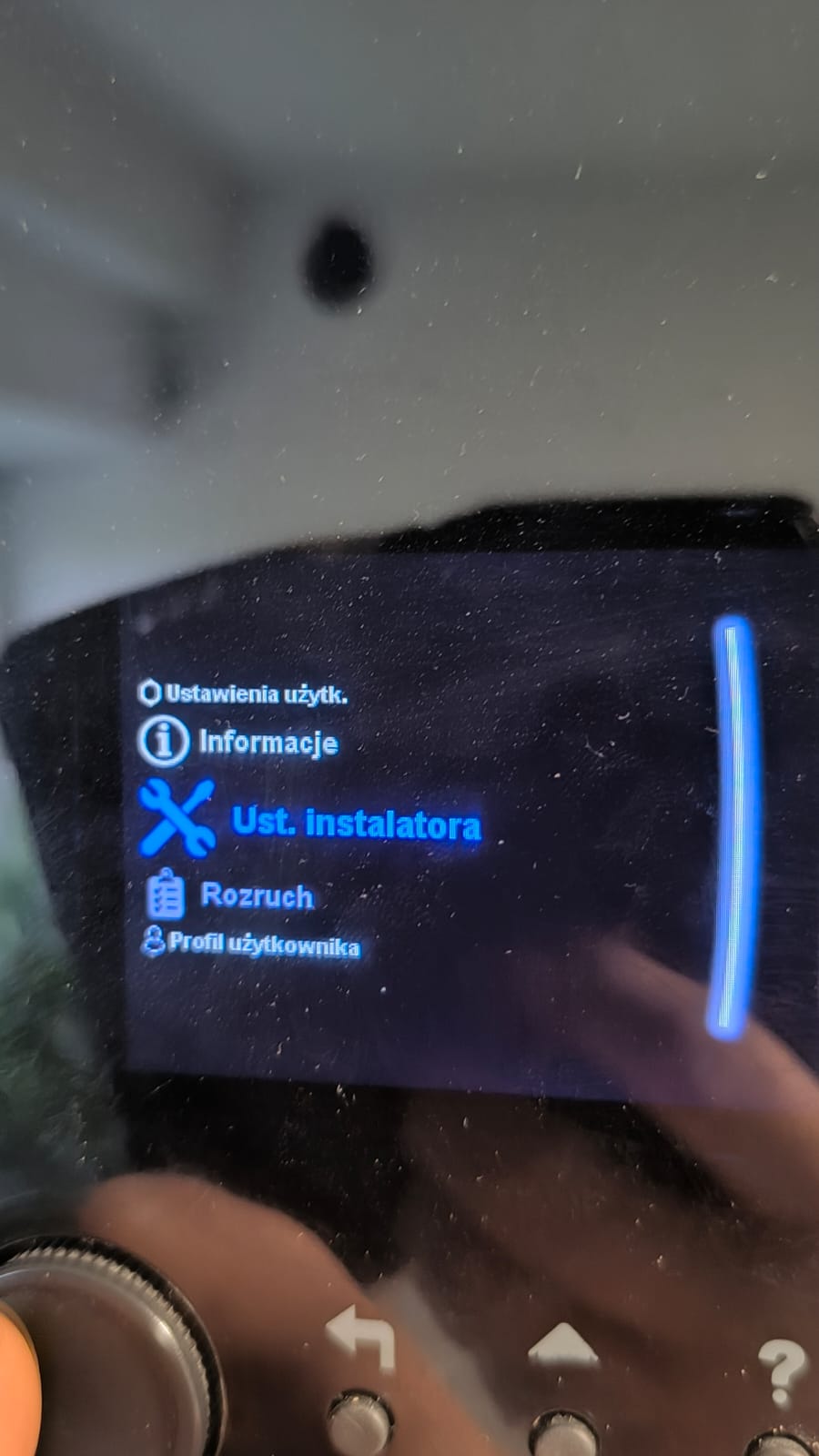

• Przejdź do: Ustawienia instalatora → Ciepła woda użytkowa → Pompa i wybierz opcję „Natychmiastowe uzyskanie ciepłej wody”.

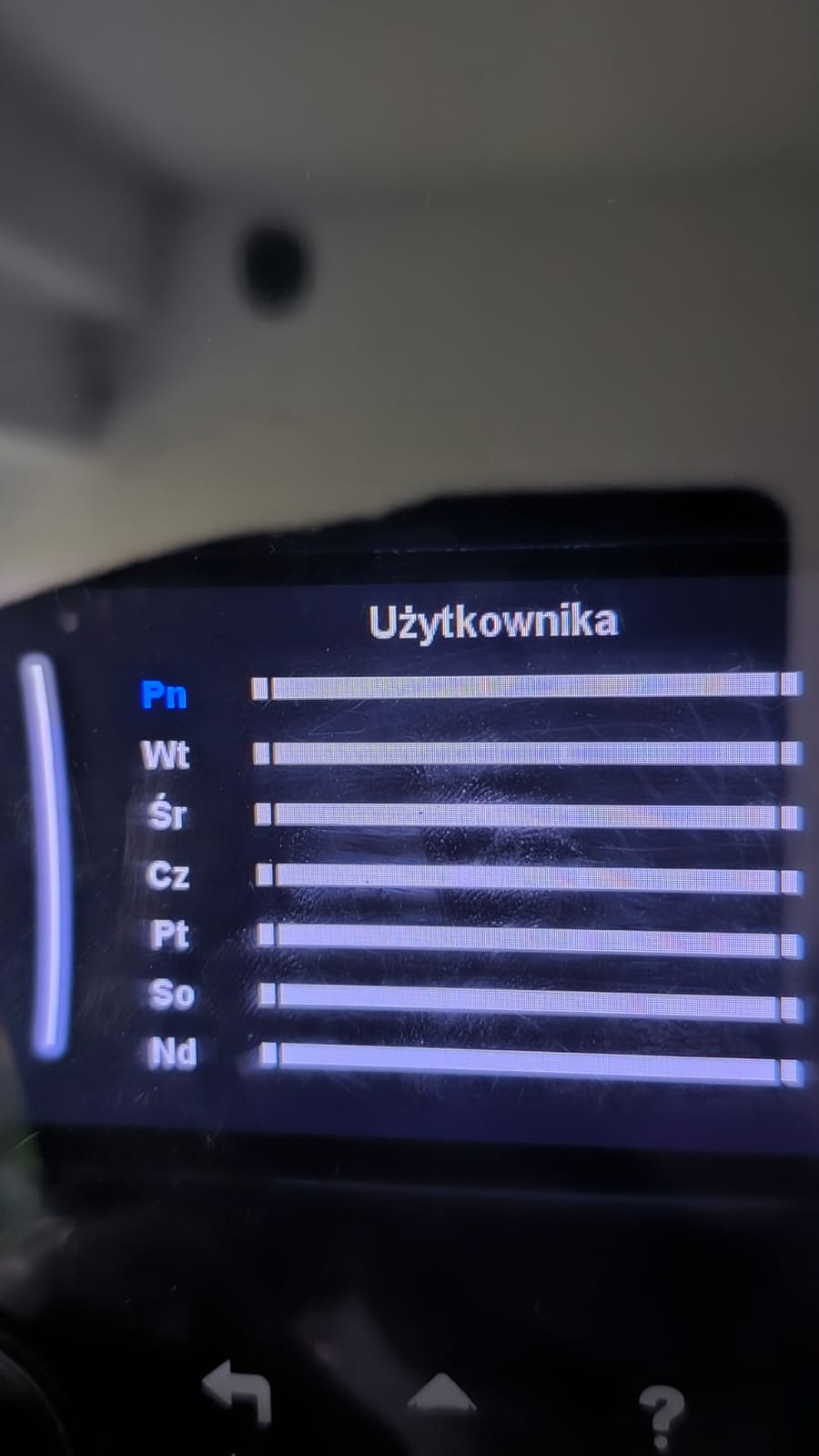

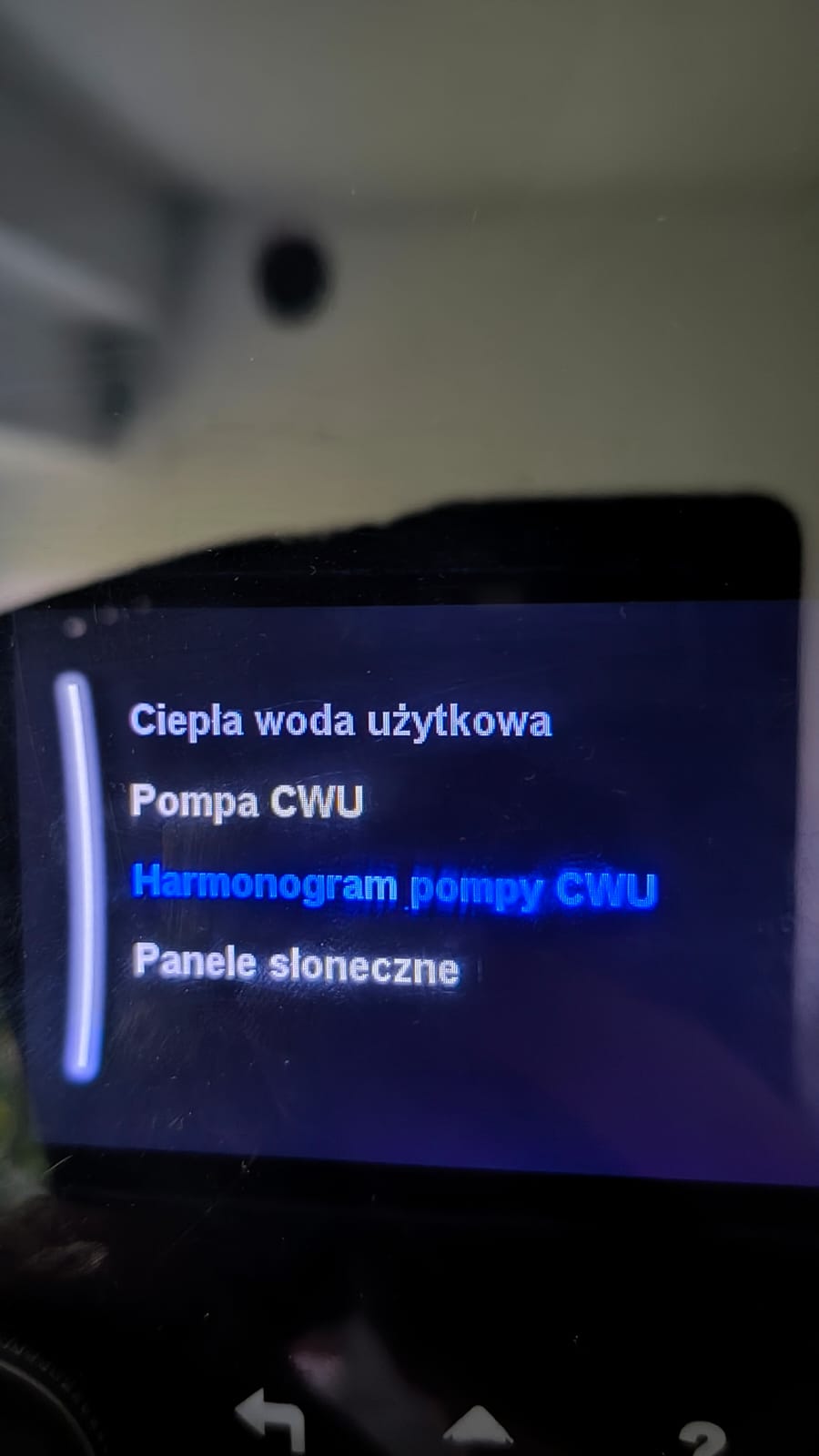

• Przejdź do: Harmonogram pompy CWU i ustaw godziny włączenia i wyłączenia pompy zgodnie z Twoim rytmem dnia. Pamiętaj — w tej opcji masz do dyspozycji dwa przedziały czasowe na dobę.

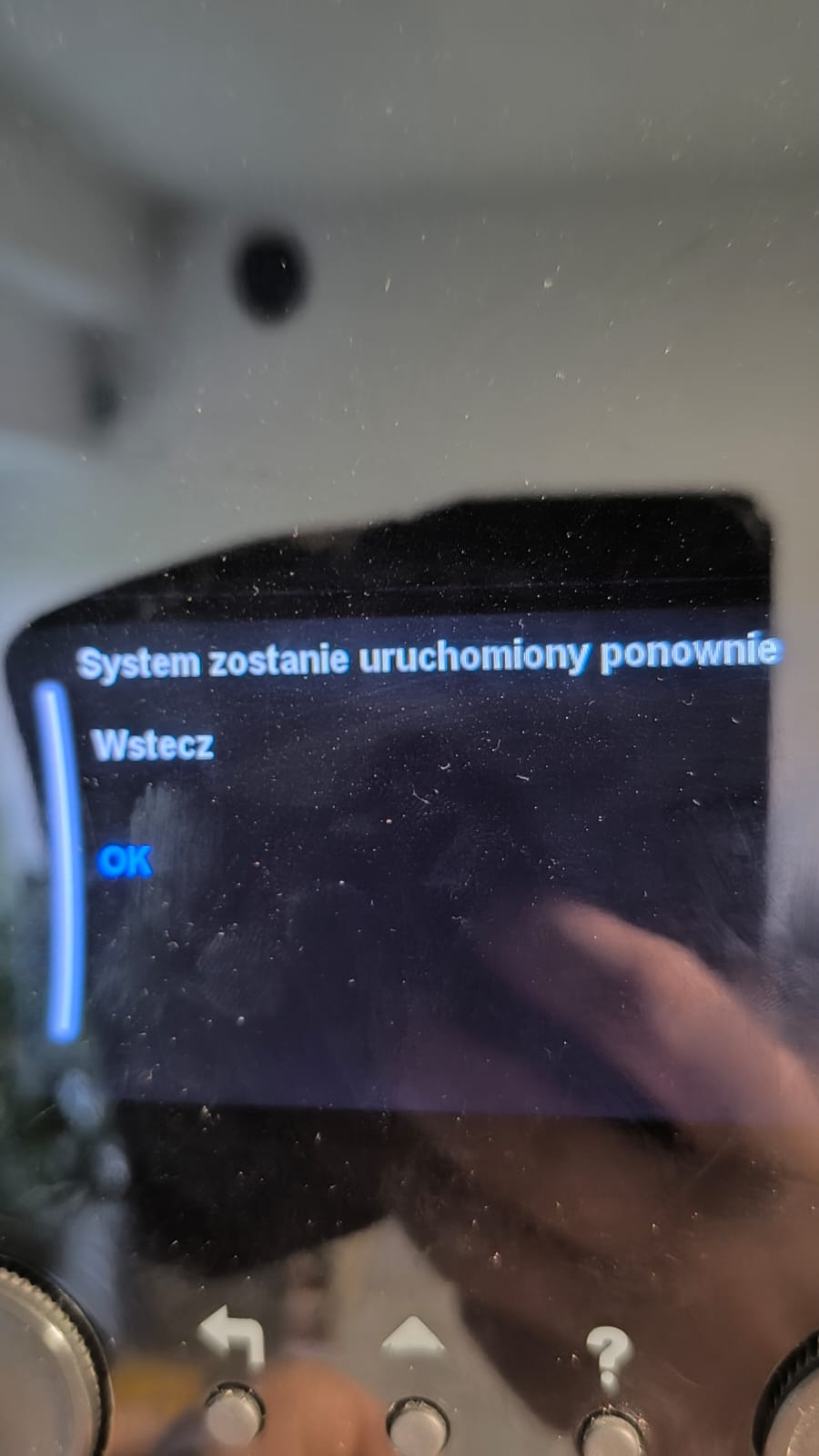

• Wyjdź do menu głównego, potwierdź restart systemu wybierając „OK”.

• Po ponownym uruchomieniu zmień profil dostępu na Użytkownik (kod 1234) lub Użytkownik standardowy (kod 1111).

Efekt: pompa cyrkulacji pracuje zgodnie z Twoim harmonogramem. W czasie procesów technicznych pompy ciepła (np. dogrzewanie zasobnika CWU) pompa cyrkulacji jest automatycznie wyłączana — dzięki temu zasobnik nagrzewa się szybciej i ekonomiczniej. Przez chwilę możesz dłużej poczekać na ciepłą wodę, ale to normalne i pożądane zachowanie systemu.

Opcja 2: zewnętrzny sterownik cyrkulacji

Jeśli Twoja pompa ciepła nie ma dedykowanego wyjścia do sterowania cyrkulacją CWU, możesz sięgnąć po niezależny sterownik zewnętrzny. Podłączasz go bezpośrednio do pompy cyrkulacyjnej i konfigurujesz harmonogram według jego własnej instrukcji.

To rozwiązanie daje pewną elastyczność — możesz np. ustawić wiele przedziałów czasowych w ciągu doby. Jednak jest jeden istotny minus: zewnętrzny sterownik nie komunikuje się z pompą ciepła. Nie wie, że właśnie trwa dogrzewanie zasobnika. W efekcie pompa cyrkulacji może pracować wtedy, gdy powinna odpoczywać — co wydłuża czas nagrzewania i może prowadzić do błędów w pracy całego systemu grzewczego.

Tej opcji używaj tylko wtedy, gdy inne rozwiązania nie są możliwe technicznie.

Opcja 3: fabryczny + zewnętrzny sterownik — najlepsza z opcji

To połączenie obu podejść i w praktyce sprawdza się najlepiej. Daje Ci pełną elastyczność harmonogramu (bez ograniczenia do dwóch przedziałów dziennie) przy jednoczesnym zachowaniu inteligentnej współpracy z pompą ciepła.

Podłączenie wygląda następująco: z wyjścia X2M jednostki wewnętrznej wyprowadzasz kabel do zwykłego gniazdka elektrycznego, które montujesz w pobliżu pompy cyrkulacyjnej. Do tego gniazdka podłączasz zewnętrzny sterownik, a do sterownika — samą pompę. Proste i eleganckie.

Ustawienia w menu Daikina są niemal identyczne jak w opcji 1, z jedną różnicą w harmonogramie: ustawiasz godziny 00:00 – 23:50 (czyli całą dobę), bo to zewnętrzny sterownik będzie decydował, kiedy pompa faktycznie pracuje.

• Wejdź w Profil, wpisz kod 5678.

• Ustawienia instalatora → Ciepła woda użytkowa → Pompa → „Natychmiastowe uzyskanie ciepłej wody”.

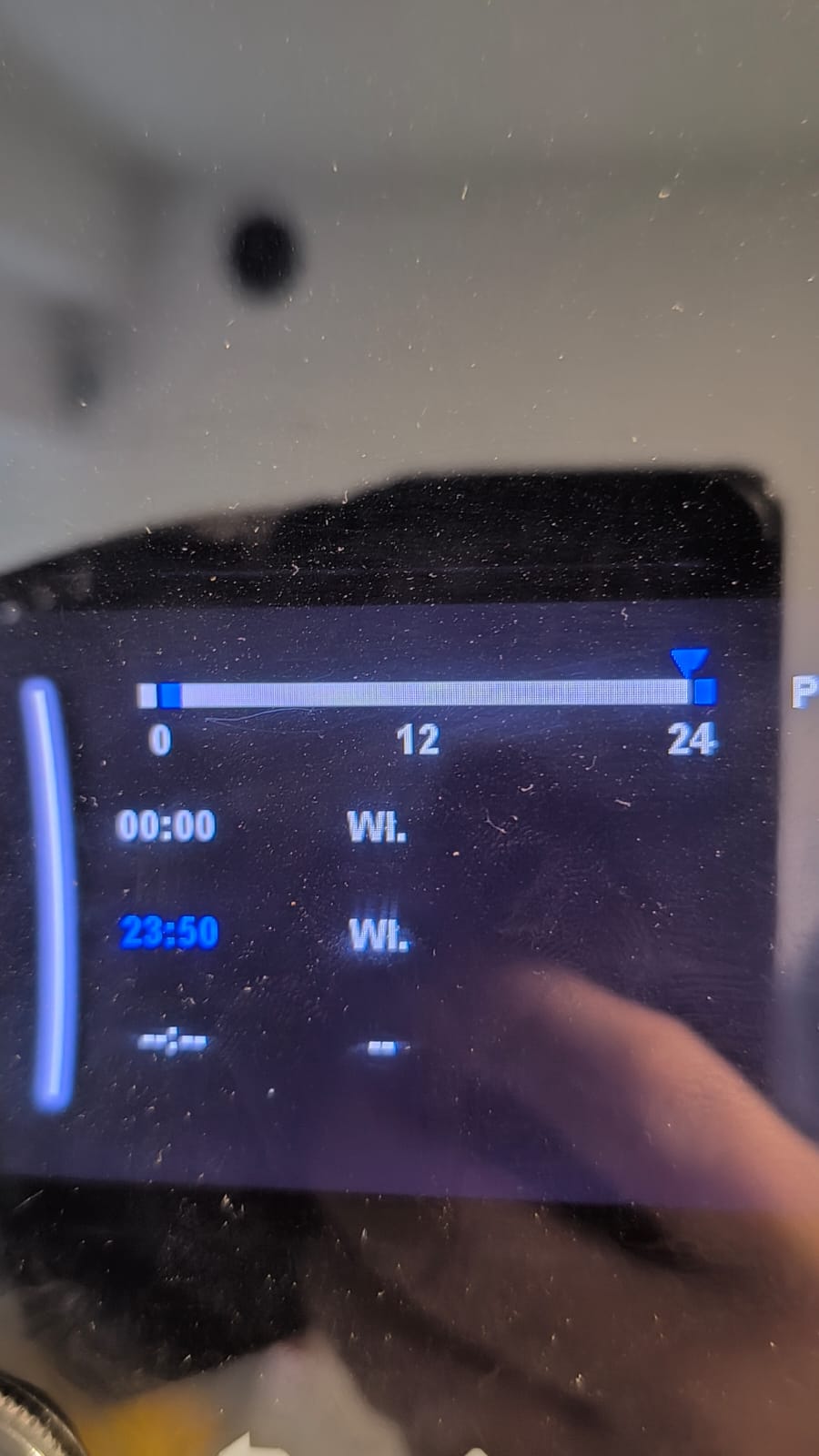

• Harmonogram pompy CWU → włączenie: 00:00, wyłączenie: 23:50.

• Zatwierdź restart systemu → „OK”.

• Po restarcie zmień profil na Użytkownik (1234) lub Użytkownik standardowy (1111).
• Na sterowniku zewnętrznym ustaw własny harmonogram zgodnie z potrzebami.

Efekt: masz pełną kontrolę nad godzinami pracy cyrkulacji, a pompa ciepła i tak automatycznie wyłączy cyrkulację podczas procesów technicznych. Najlepsza kombinacja komfortu i ekonomii.

Co zyskujesz po właściwej konfiguracji?

Dobrze skonfigurowana cyrkulacja CWU to nie tylko wygoda — to też realna ekonomia. Pompa cyrkulacyjna pracuje tylko wtedy, gdy naprawdę potrzebujesz ciepłej wody. Poza oknem czasowym zużywa zero energii. Zasobnik CWU nagrzewa się szybciej, bo w czasie procesów technicznych cyrkulacja nie odprowadza ciepła z rur.

Ważna uwaga: cyrkulacja rozwiązuje problem czasu oczekiwania na ciepłą wodę, ale nie zastąpi właściwej regulacji całego układu dystrybucji. Jeśli w niektórych pomieszczeniach ciepła woda pojawia się znacznie szybciej niż w innych — to sygnał, że instalacja wymaga wyrównania hydraulicznego. To osobne zagadnienie, ale warto mieć je na uwadze.

Kiedy warto zapytać specjalisty?

Prace elektryczne i konfiguracja systemu grzewczego wymagają odpowiedniej wiedzy i uprawnień. Jeśli nie masz pewności co do któregokolwiek etapu — schematu podłączeń, doboru sterownika, ustawień menu — bezpieczniej jest skonsultować się ze specjalistą niż ryzykować błąd, który może wpłynąć na cały system.

Dla urządzeń marki Daikin oficjalnie uruchomionych przez Autoryzowany Serwis Producenta dostępna jest bezpłatna infolinia: +48 22 319 90 01, wew. 1–2–3.
